By Zachary Goode in Workshop

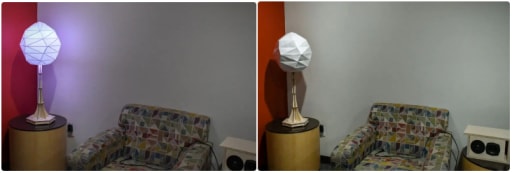

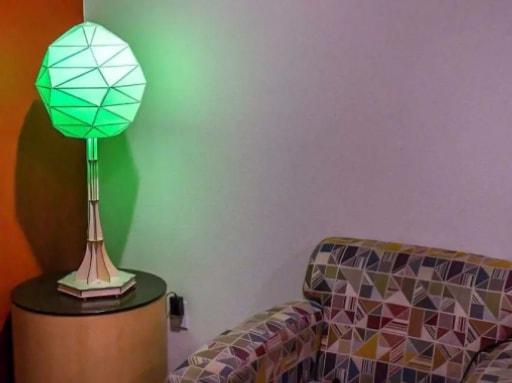

這盞燈是我一直在進行的項目，直到最近才花時間完成。我在2018年2月左右開始使用它，已經切割了激光切割的零件，但是沒有進行組裝或編碼。由于大學申請和其他學校活動占用了我所有的時間，我最終不得不擱置該項目。現在夏天放學了，我有借口把它挖出來，最后完成。最后，我很自豪地說這個項目已經完成。
我設計這盞燈的原因是我在宜家看到的那盞類似的燈。于是我想到的一種對稱的低聚紙燈罩。我認為低聚紙的陰影和激光切割模型的鋒利線條可以很好地互補，我對此結果感到非常滿意。我本來打算在紙簾的折痕上使用銅帶，但沒想到使用它會有多困難。雖然我認為它看起來會非常不錯，但是我對沒有它的結果仍然感到滿意。
材料：

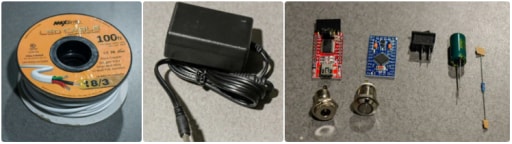

電子產品：
- 5.5×2.1直流插孔
- 開/關
- 16號線
- Arduino Pro迷你（ATMEGA328P 16Mhz 5V）
- 1000uf電容器
- 12mm面板安裝按鈕
- WS2812B LED燈條
- 雜線
- 10K電阻
- 5V電源
其他：
- 卡片紙（8.5×11）信紙大小
- 3mm膠合板
- 電纜套管（可選，但看起來更好）
- 銀珠寶商線

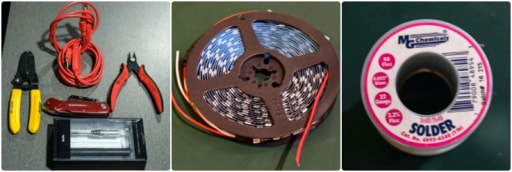

工具：
- 激光切割機
- 打印機
- 工具刀
- 標尺/直尺
- 強力膠
- 埃爾默的膠水
- 砂紙
- 砂光鼠標或軌道砂光機
- 烙鐵
- 60/40鉛焊
- FTDI程序員委員會
- 迷你USB線

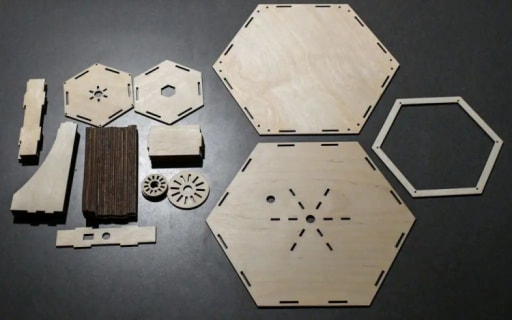

步驟1：激光切割零件
按照包含的文本文檔中指定的數量切出文件夾中的所有零件。激光切割零件后，將其打磨以完成木材加工并去除激光上的燒痕。我費心地去拿400粒度的砂紙。
注：文末附設計圖（.lcp格式），可能須根據實際使用材料種類及尺寸進行修改后才可使用。

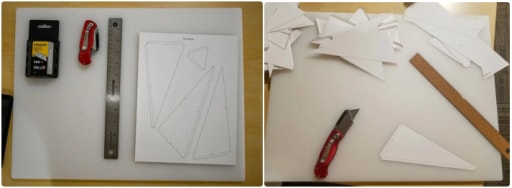

步驟2：裁切卡片紙
這一步很容易，只需要很長時間。將燈罩打印到卡片紙上。使用尺子作為引導您的刀的工具，沿著實線切割以切出碎片。切下所有碎片后，對折線打分。虛線在正面的印刷面上被刻痕，而虛線在虛線的背面被刻痕。不要切開折疊線，僅將刀刃勉強穿過紙張以幫助折疊。

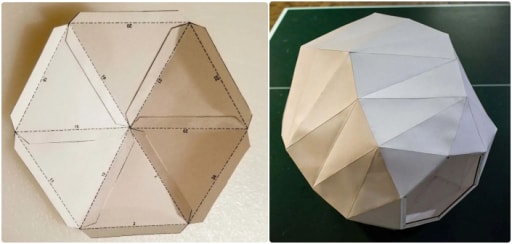

將各部分以及相應的標簽和邊緣膠粘在一起。我粘上陰影，使突舌位于燈的內部。邊緣均已編號，邊緣和制表符彼此匹配。

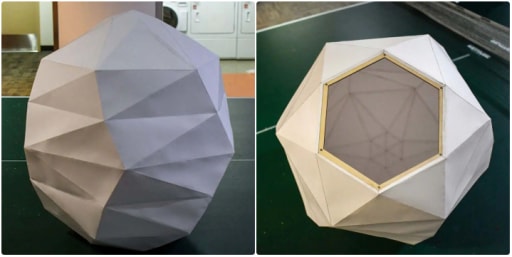

在燈罩的開口處，粘上空心六邊形片。這件作品使陰影更加堅固，并將其固定在燈體上。

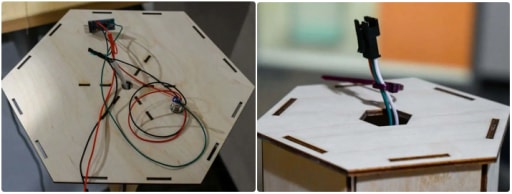

步驟3：電子

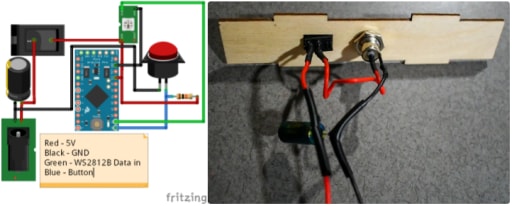

如圖所示，連接所有電線。在將其插入電源之前，請仔細檢查所有布線。確保正極和負極正確對齊。

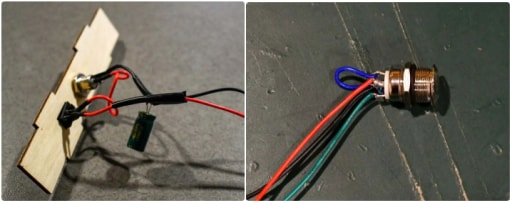

在焊接到DC插孔或翹板開關之前，請確保將它們安裝在木制后板所屬的位置。要將LED連接到arduino，我從LED燈帶的末端取下了JST連接器并將其焊接在上面，從而可以拔出LED進行編程。
引腳排列
- 按鈕-10
- WS2812B條-11
步驟4：Arduino

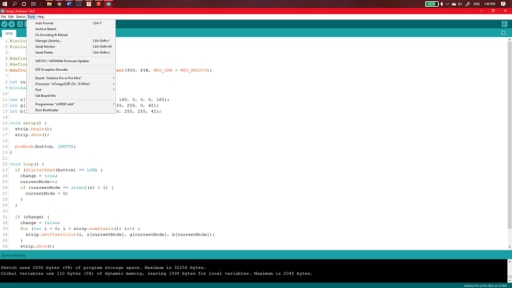

將編程器板插入arduino之前，請將其插入計算機。將arduino連接到編程器后，將其插入，然后啟動arduino IDE。在板管理器中選擇Arduino Pro Micro，然后將處理器選擇為ATMEGA328P 5V 16Mhz。正確無誤后，上傳代碼。
上載代碼時，請確保從arduino上拔下了LED或電源已插入。上載代碼后，LED會亮起。如果在未打開電源的情況下仍將它們連接到Arduino，則它們將嘗試從您的USB端口汲取過多電流。
操作燈和更改顏色就像按按鈕一樣簡單。我為燈編程了幾種顏色。向代碼中添加新代碼很容易，因為它們僅由其RGB值標識。
步驟5：最終裝配
既然所有電子設備都已完成，現在是時候完全組裝木塊了。我使用強力膠作為粘合劑將木材粘合在一起，但我認為木膠也可以。

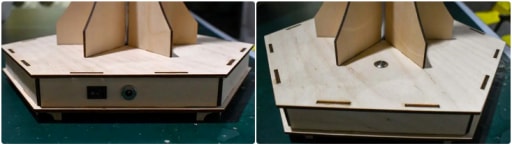

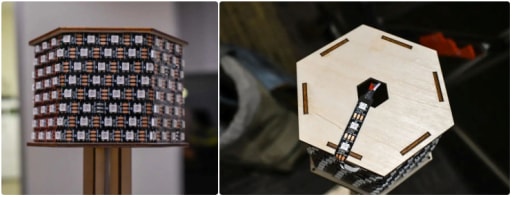

我首先組裝了燈桿，將電線放在LED燈的中心。然后，組裝了頂部，并在其周圍包裹了LED。LED背面的粘合劑應足以保持其牢固。我建立的最后一部分是基礎。我確保正確安裝了按鈕，開關和DC插孔。組裝完所有其他零件之后，我將支腳添加到了安裝在底部方孔中的底座上。

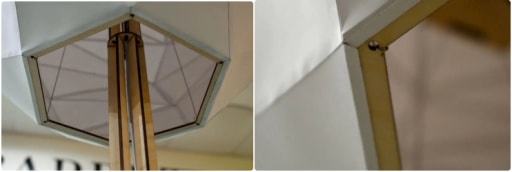

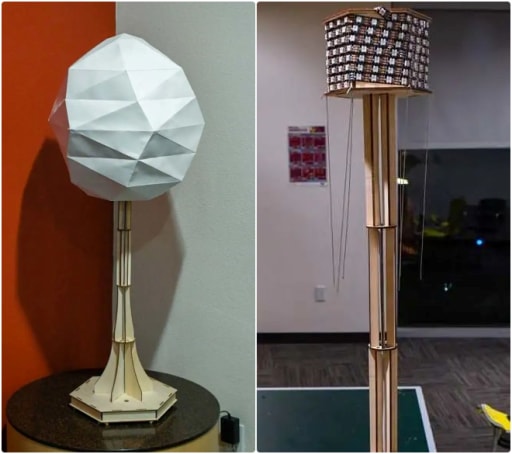

為了將燈罩連接到燈上，我用電線將其懸掛起來。我使用了鍍銀銅線，但即使是細線也可以使用。我在燈罩的木底座上打了六個孔，在頂部的底座上打了六個孔。他們應該被排列得很好。
注：本文經翻譯并轉載，
若部分翻譯有誤，請諒解。
來源：https://www.instructables.com
