到目前為止，我對可穿戴技術的需求還沒有真正得到滿足。也許我正在變老，但我擁有唯一的可穿戴技術飾品是80年代的計算器手表。

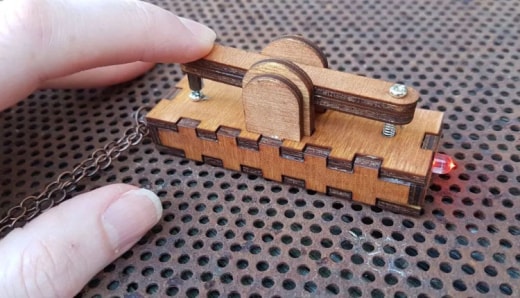

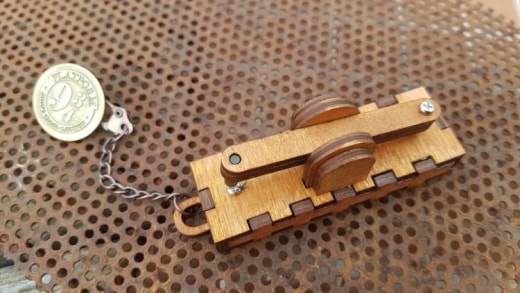

像計算器手表一樣，我受到了看似（或實際上）沒有用處的可穿戴技術的啟發，并決定我想要的下一件可穿戴技術是電報吊墜，以使這些跨辦公室的便箋變得更容易些。
現在，我知道電報機通常使用電線來發送消息，但如今，一切都是無線的，因此我認為LED可以很好地以視覺方式發送消息。

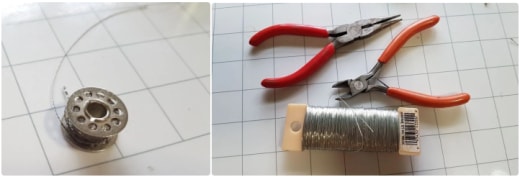

步驟1：材料和工具
- 24g或類似電線
- 尖嘴鉗和鋼絲鉗
- 1/8“膠合板
- 激光切割機
- 棕色標記
- 導電線
- 強力膠、快干膠
- 一個LED、CR2032紐扣電池、標準螺紋
以下項目找尋并非難事，但不是標準項目，可能需要對裝配或激光切割設計進行少量調整。例如，我拆開了幾支筆以找到我喜歡的彈簧。因此，您可能需要花費一些時間來找到適合切口設計的項目，或者可以調整切口設計中的孔以適合您的材料。

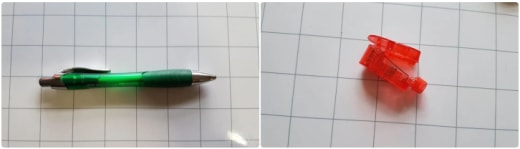

- 單擊筆（打撈小彈簧）

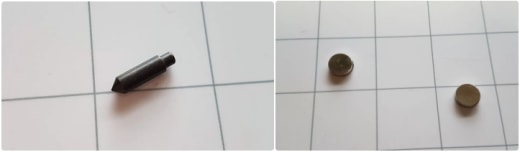

- 兩個小螺絲，直徑為0.1“
- 兩個強磁鐵，直徑為0.4“
- 小金屬釘（任何小而導電的東西均可。
此列表中的所有金屬項目都必須導電。因此，在開始之前，請使用電池并測試所有金屬物品。請記住，led的長的一頭為正極。如果錯誤地將其放在電池上，會燒壞LED。

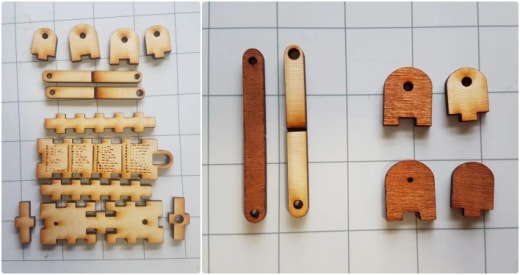

步驟2：裁切和著色件

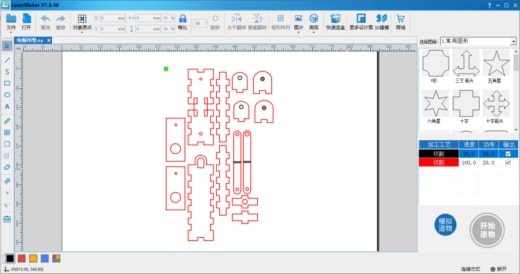

我已附上以下剪切文件，文末為.lcp格式。它們與圖片略有不同，因為我必須對原始切割進行一些調整以使其更好地契合。

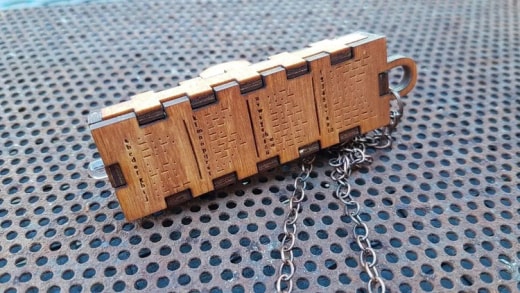

如圖所示，用記號筆或水彩筆為作品的可見面著色，或者為所有作品的兩面著色。
步驟3：底板

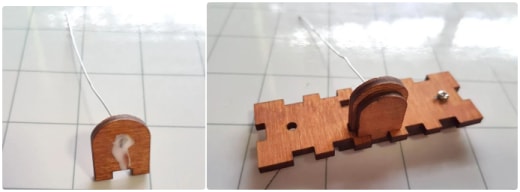

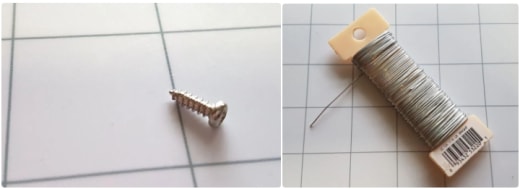

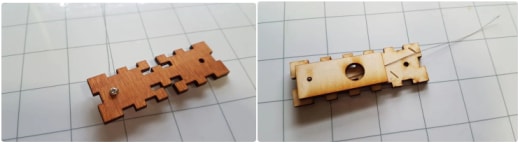

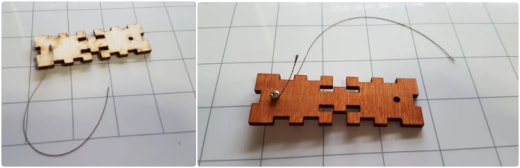

將一塊5英寸的導電線穿過基板上的較小孔，然后使用小螺釘（直徑為0.1英寸的螺紋）將其固定在適當的位置，并且大部分長度在底部。
修剪掉頂部的過多線頭。

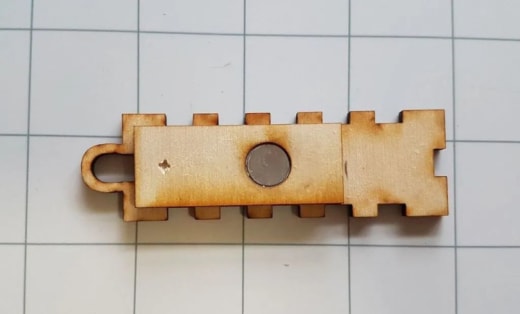

如圖所示，將一塊磁鐵固定件粘在基板底部的頂部，使螺紋伸出末端。在粘合木材時，我使用Aleene的速干粘性膠。這是我最喜歡的多用途膠。
步驟4：背板

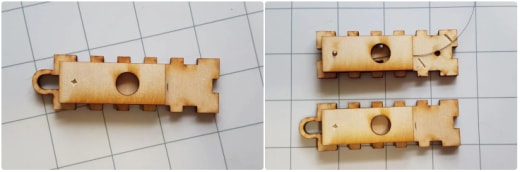

如圖所示，將另一個磁鐵支架片粘到背板上。
注意：我的螺絲刀凹口上應該有一個孔。我使用的螺絲比原設計中預期的要長，所以我在切割銼上增加了一個孔，以便于組裝。
將磁鐵粘合到板子兩側的孔中，確保按正確的方向粘合。它們吸引，而不是互相排斥。
步驟5：開始安裝樞軸點
將一個下臂按入磁盤，然后按入底部固定架。將另外兩個底部臂添加到磁盤和底部底座中。您可能需要使用內六角扳手或螺絲刀將臂完全推入。僅此而已！這比頂部旋轉組件要少得多。

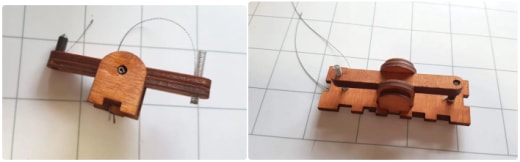

步驟6：連接頂部和底部部件

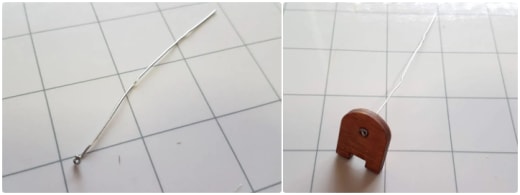

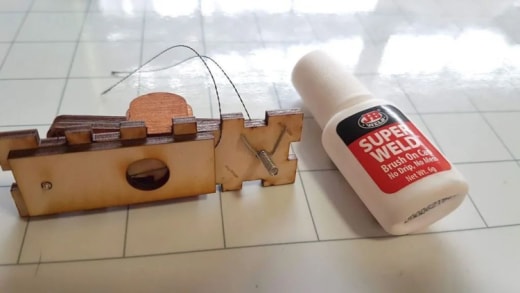

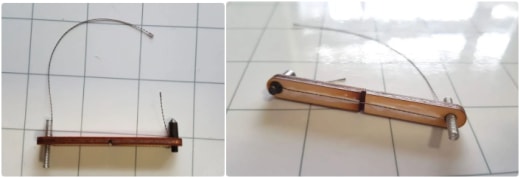

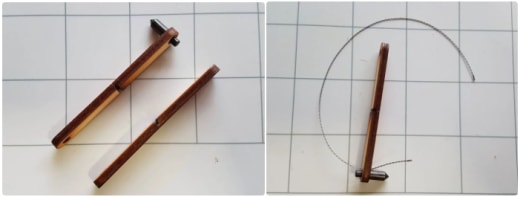

- 切下一條6英寸的導電線，將一端穿過與釘子匹配的杠桿上的孔。
- 將栓釘插入孔中以將其固定到位。
- 用力將膠釘固定到位。
- 將螺紋緊緊地延伸穿過帶有凹痕的一側，然后將另一端固定到位，并從筆中取出彈簧。
- 如圖所示，將螺紋膠粘到位，然后將匹配件疊壓在上面，壓入凹痕。
- 請勿將彈簧粘住。只有在這一點上，才能確保將各個部分正確對齊地粘在一起。
- 將上一步中的導線穿過杠桿中的凹槽，然后穿過另一個較大的拱形件。切掉多余的金屬絲，使其剛好足以彎曲拱形件中凹痕的末端。
- 將較小的拱形件粘在一端，然后將整個組件放入底板，以確保其干燥正確對齊。
- 將整個組件粘合到基板上。
步驟7：彈簧

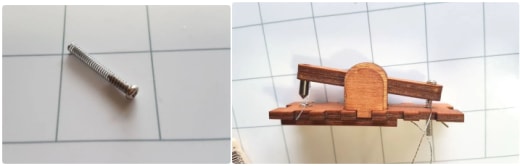

將小螺絲擰入彈簧末端。它應該在被緊緊地安裝而不伸出時，仍可以輕松地插入杠桿的孔中。螺釘的頂部將防止其掉落。
剪下0.5英寸的電線，并稍微彎曲。將彈簧固定在底板下方，使其固定銷稍高于其下方的螺釘按下銷釘末端，以測試杠桿和彈簧的放置。

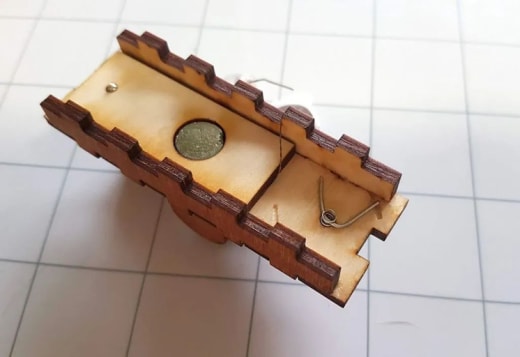

一旦感覺到合適的張力，就將彈簧絲放在底板下方的彈簧中，并用力將其粘在適當的位置。從基板上切掉大約0.25英寸的多余彈簧。稍后，您需要將LED固定到該彈簧上。
步驟8：側面膠水
我最初只在兩個長邊上粘上膠水，但是您應該在所有四個面上粘上。

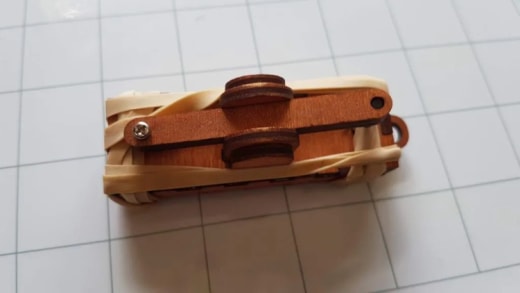

背面只能通過磁鐵固定，因此請勿在背板上放置膠水，但在側面干燥時務必將其放置在適當的位置，以確保它們以適當的對齊方式干燥。可使用一些橡皮筋以確保其牢固粘合。
步驟9：電池組

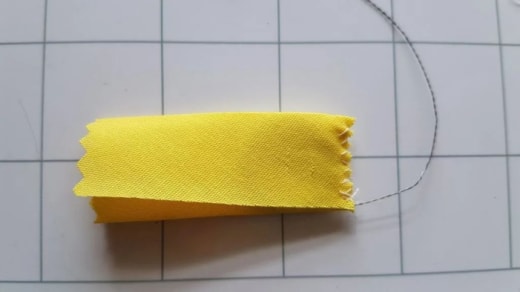

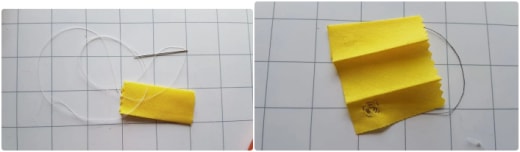

為了防止電池碰觸您想要的東西，您需要一個電池組。我用一塊一塊小布裝訂，使用導電線將螺旋線一端縫合。懸空幾英寸。
將織物緊緊纏繞在電池上。我把我的包裹了好幾次，并努力將其裝入底座，所以我建議只包裹一下，使兩端重疊一次。
用普通線將一端縫合，并使導電線伸出該端。將電池放入套筒中，確保負極側接觸導電線螺旋，并切掉末端多余的織物。
將包裝上沒有導電線的一面標記為正極。在開口端的中心放一針以固定電池。

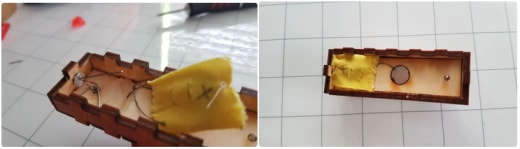

步驟10：安裝電池組

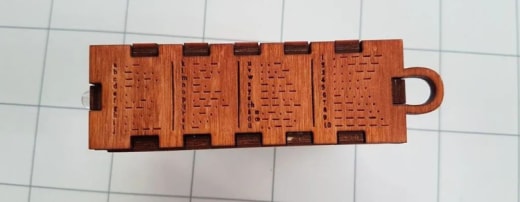

步驟11：完成！
