在本文中，我們將學習如何通過激光切割來制作象棋。

我們一直想通過數字制造工具制作一些中國傳統物品。通過這種制作，我們可以向古老的工匠的精神致敬。

象棋（象棋；拼音：xiàngqí），也稱為中國象棋，是一個有兩個棋手的戰略棋盤游戲。它是中國最受歡迎的棋盤游戲之一。大多數中國人在小學學習象棋，這很容易學習，但是很難玩。在中國的公園和街道上，有時您會發現數十個人聚集在兩個玩家之間，看著他們玩這個棋盤游戲。

步驟1：工具和材料

所需：

• 設計軟件（如CorelDRAW）
• 激光切割機和材料（3MM板或三聚氰胺板）

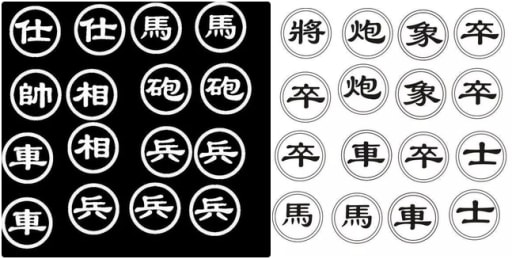

設計圖

P.S

• 文末設計圖為lcp格式；
• 設計時，將需要區分開的陰雕、陽雕部分設計好。

步驟2：激光切割

• 在這種設計中，我們的棋盤可以在不下棋的情況下轉變成棋盒。

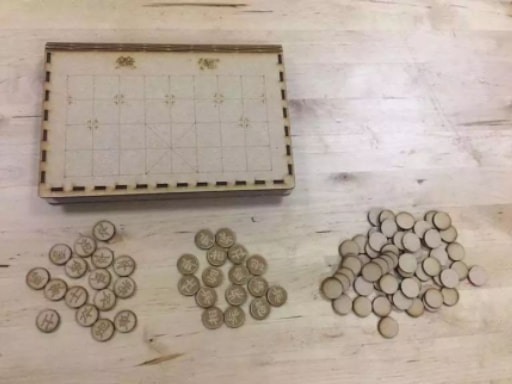

• 每個棋的直徑為2毫米，我們使用兩種激光雕刻模式雕刻32副棋。由于板的厚度不夠，我們將棋子切成64個圓形的木片，將每塊棋子粘上兩個木片以增加棋子的厚度，這將使棋子易于手握。

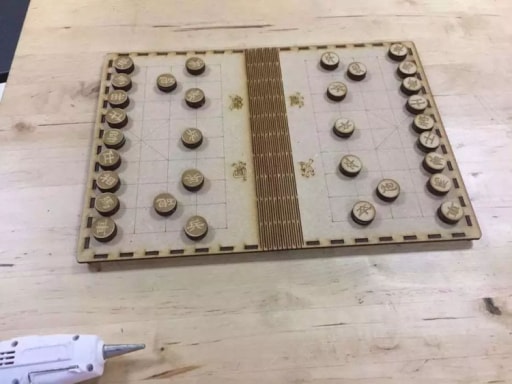

• 組裝棋盤時，應加些熱熔膠，使其更耐用。

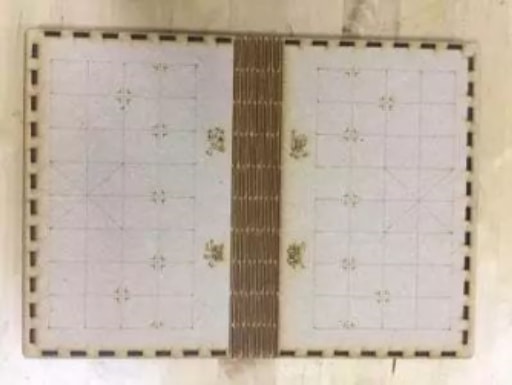

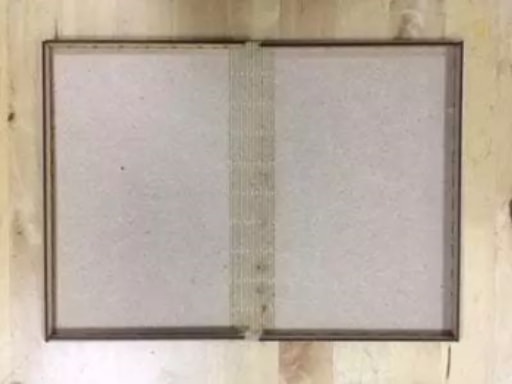

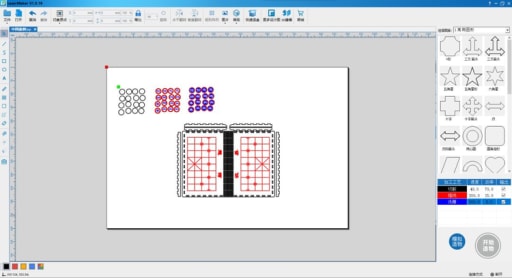

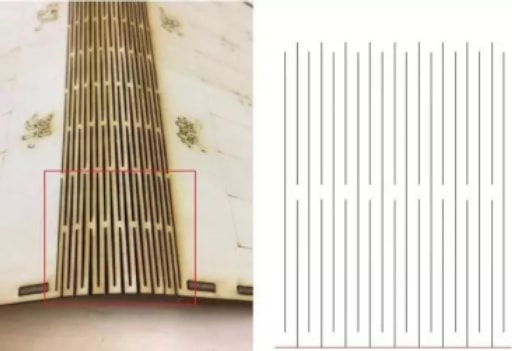

• 關鍵組件是棋盤上的該柔性部分，也稱為河流（楚河漢界），河流在兩方之間提供了視覺上的分隔。上圖在激光切割圖中顯示了河流及其相應部分。我們使用一系列激光切割線使木板在該區域可彎曲。該部分相對較細，因此我們必須注意不要用力拉扯該區域。

步驟3：組裝

快要完成了，最后一步是在每個象棋上貼兩層圓木片。

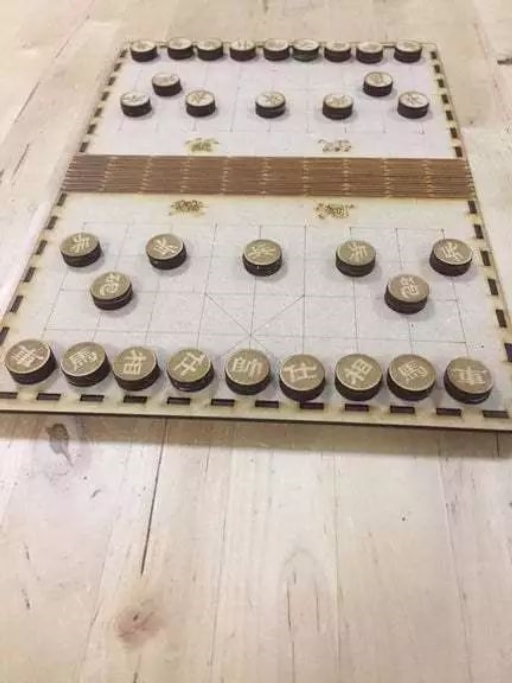

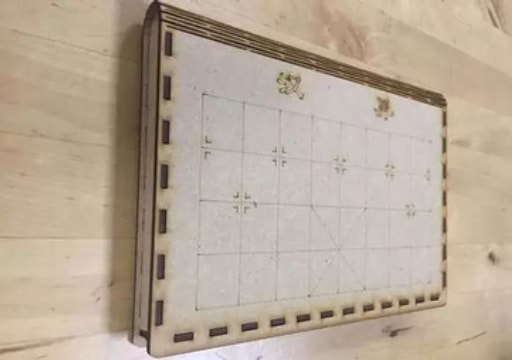

現在我們得到了最終產品，即使不玩游戲，我們也可以將所有32盤中國象棋都放進盒子里。而且，我們應該使用少量的磁鐵或橡皮筋來夾住盒式棋盤，防止其打開。

下載設計圖
