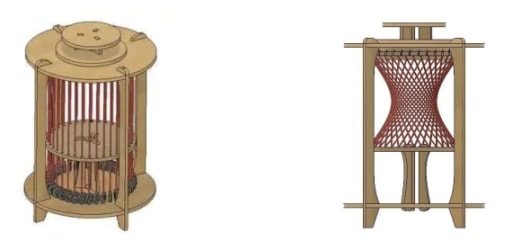

雙曲面是旋轉圓柱體頂部時，顯示出的結構。最近，我在Exploratorium上看到了一些令人驚嘆的雙曲面演示，這促使我創作了一個微型復制品。雙曲面之所以令人著迷，是因為它們可以使用筆直的零件來創建看似復雜的曲面。
我還意識到，我的激光片發生器產生的表面是雙曲面的。當激光筆直指向并旋轉時，激光表面為圓柱體。激光傾斜并旋轉時，就會形成雙曲面。

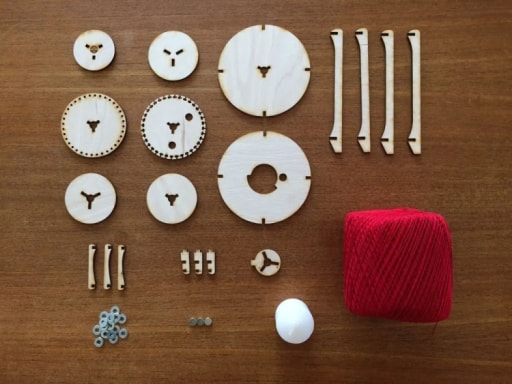

耗材：
· 10英寸x 10英寸x 1/8英寸膠合板
· 3個磁鐵
· 36個墊圈
· 鉤針線
工具:
· 激光切割機
· 剪刀
· 內六角扳手或螺絲刀推入零件

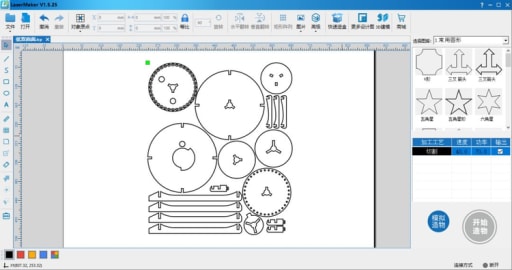

步驟1：激光切割零件
該結構模型的頂部在輪轂上的插槽所限制的范圍內旋轉。隨著頂部旋轉，螺紋被拉出孔。磁鐵將頂部固定在兩個位置。

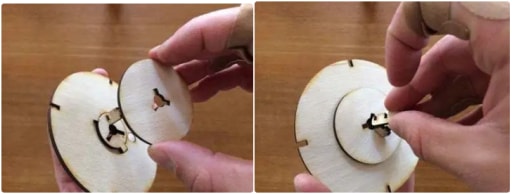

步驟2：上輪和磁鐵組裝

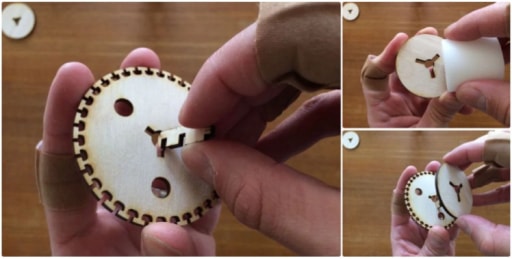

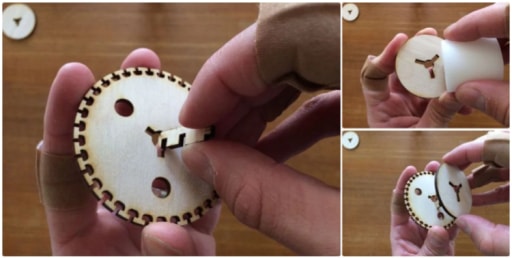

將其中一個上臂滑入上輪。在輪轂1的頂部添加一些蠟。將輪轂1滑動到由上臂引導的上輪頂部。將兩個磁鐵按入上輪的孔中。確保它們都朝向相同的方向。
步驟3：安裝輪轂限位器

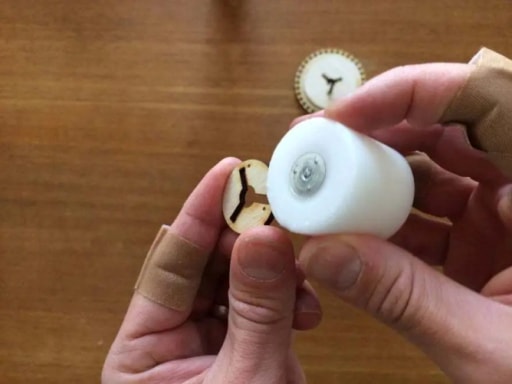

給輪轂擋塊的側面打蠟。接下來，輪轂擋塊將放置在輪轂1的頂部。輪轂擋塊上的點應朝上，并位于上輪下方的磁鐵上方。
步驟4：完成頂層組裝

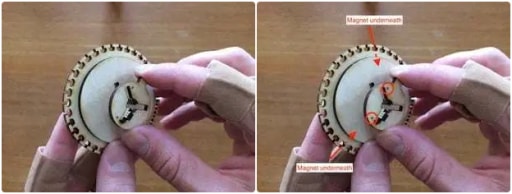

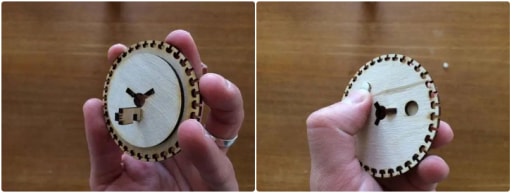

在頂部安裝的兩側都加蠟。將頂部支架直接放在集線器1的頂部。您應該能夠看到輪轂限位器如何穿過頂部安裝件中的縫隙。將磁鐵壓入孔中，使其被上輪下方的磁鐵吸引。
旋轉輪子，確保頂部輪子上的兩個磁鐵與頂部支架中的磁鐵對齊。在輪轂2的底部添加蠟，然后將其滑入上臂。

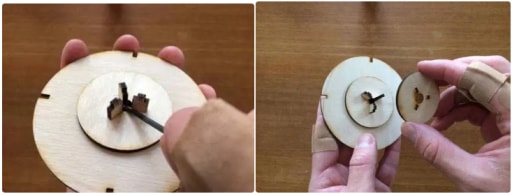

現在，將其他兩個上臂添加到其他插槽中。您可能需要使用內六角扳手或螺絲刀將臂按入到位。最后，按下三個上臂頂部的旋鈕。現在，零件應在整個范圍內旋轉并鎖定到與上輪上的兩個磁鐵相對應的兩個位置。

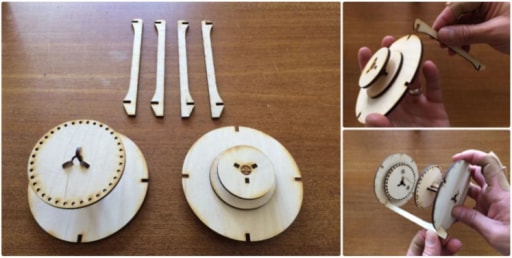

步驟5：底部組裝

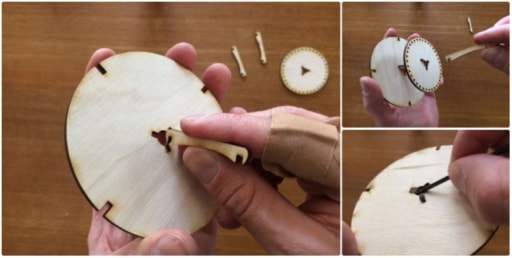

將一個下臂按入磁盤，然后按入底部固定架。將另外兩個底部臂添加到磁盤和底部底座中。您可能需要使用內六角扳手或螺絲刀將臂完全推入。僅此而已！這比頂部旋轉組件要少得多。

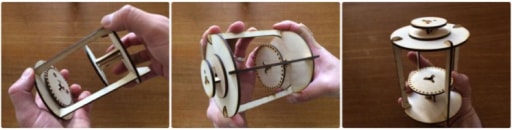

步驟6：連接頂部和底部部件
用一根支腿連接底部和頂部組合件，然后增加另外三根支腿。

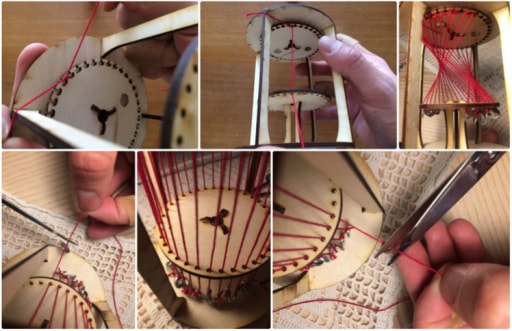

步驟7：扎線

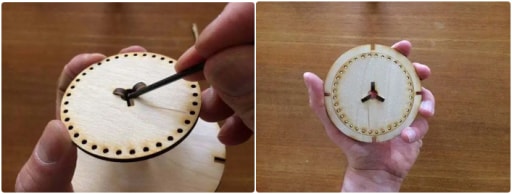

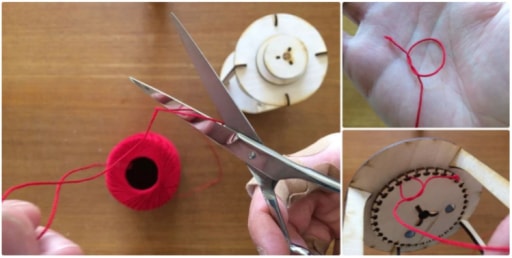

將螺紋切成大約200mm的長度，然后做一個小圈以連接到頂輪。用雙結牢固地擰緊螺紋。
將螺紋穿過螺紋正下方的磁盤孔。然后系上一個墊圈，使之在螺紋直的時候位于底部固定架的上方。然后，您可以剪掉多余的線。繼續所有36個線程的處理。

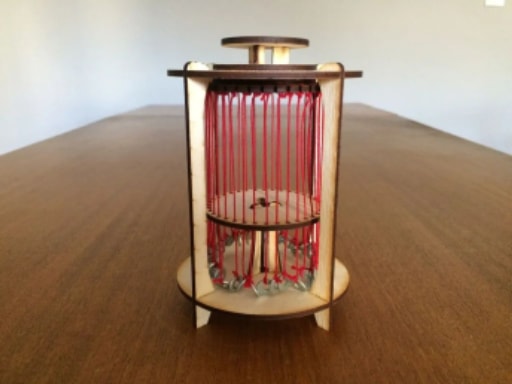

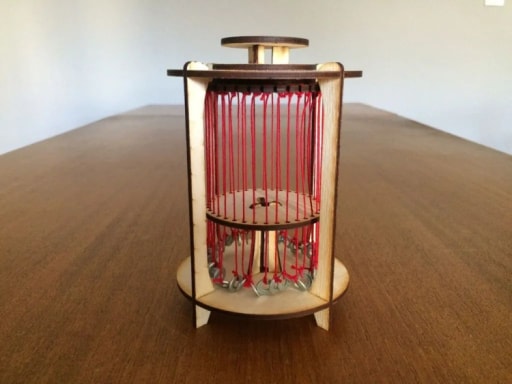

步驟8：旋轉！

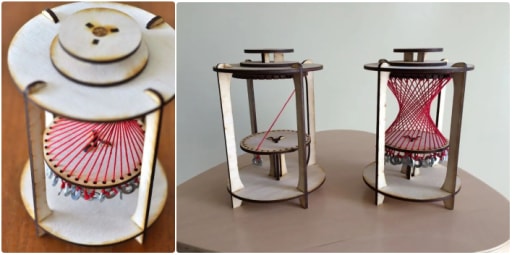

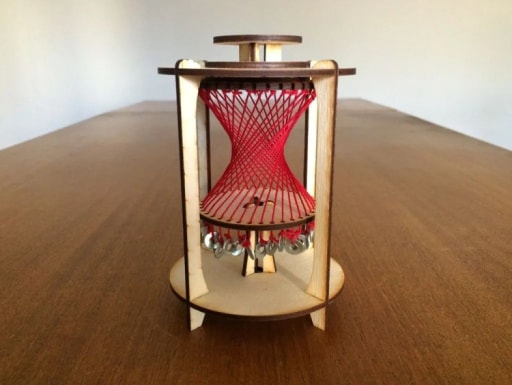

該結構模型現在已完全組裝好。只需輕輕旋轉頂端旋鈕即可將弦圓柱體轉換為弦雙曲面！
