問題描述

設備切割過程中沒有吹氣

故障原因

1.參數設置錯誤

解決方法：檢查圖層參數“是否吹氣”選項是否為打開狀態，如下圖所示

• 加工方式為切割時，必須設置吹氣

2.調氣閥處于關閉狀態

解決方法：

無吹氣輔助控制面板設備：

打開調氣閥（橫為開）

有吹氣輔助控制面板設備：

逆時針扭動強吹氣調節旋鈕

3.氣泵繼電器故障或氣泵故障

• 若您的設備使用空氣壓縮機提供吹氣氣體，請務必按照空氣壓縮機附帶說明書中步驟操作，斷電并排空儲氣罐中所有氣體再進行后續操作

解決方法：

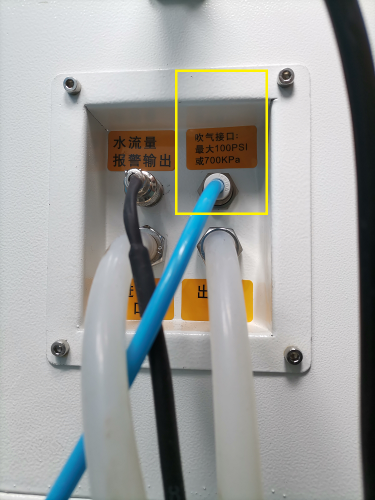

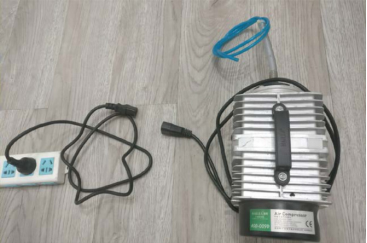

先使用水箱電源線連接氣泵電源線接頭，并在吹氣接口拔下氣泵氣管，然后連接電源

A:氣泵正常工作：

設備內部氣泵繼電器故障

B:氣泵仍不工作

氣泵故障，請更氣泵

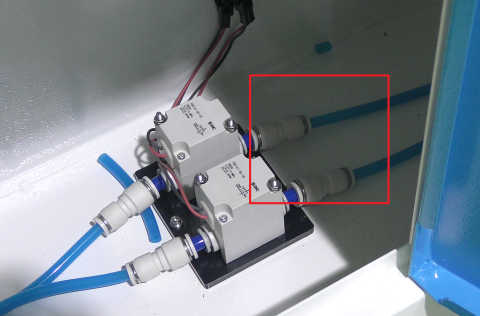

4.電磁氣閥故障

解決方法：

無吹氣輔助控制面板設備：

拔下氣泵與機器連接的氣管，機器切割一個小物件測試

A.工作時氣管中有氣體吹出：

電磁氣閥故障，更換電磁氣閥即可

B.工作時氣管中無氣體吹出：

故障為其它問題導致，請繼續按照教程步驟排查

有吹氣輔助控制面板設備：

拔下氣閥后面的氣管，吹氣輔助面板點擊測試

A.工作時氣閥中有氣體吹出：

吹氣調節旋鈕未升高，氣管堵塞

B.工作時氣閥中無氣體吹出：

故障為其它問題導致，請繼續按照教程步驟排查

5.氣閥故障或機器內部繼電器線路故障

解決方法：

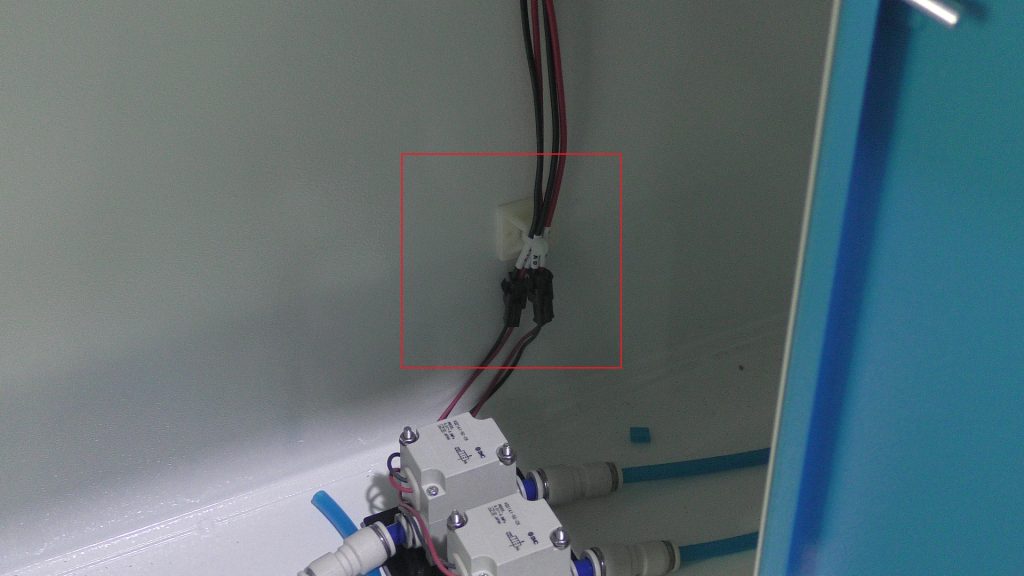

有吹氣輔助控制面板設備：檢查氣閥接線是否松動，重新插拔一下

重新插拔后 ：

A.工作時氣閥中有氣體吹出：

接口松動

B.工作時氣閥中無氣體吹出：

故障為其它問題導致，請繼續按照教程步驟排查

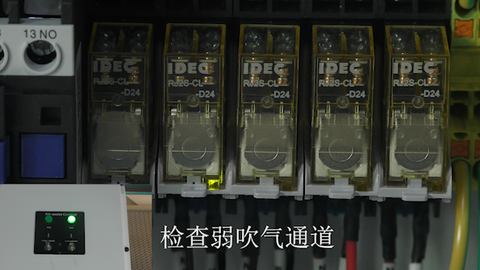

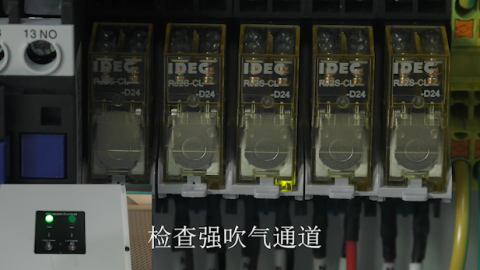

吹氣輔助面板對應繼電器信號燈是否正常 ：

弱吹氣對應燈：

強吹氣對應燈：

A.吹氣輔助面板對應繼電器信號燈正常亮燈：

氣閥故障或繼電器線路故障

B.吹氣輔助面板對應繼電器信號燈不亮燈：
