問題描述

激光切割機工作過程中不出激光，加工沒有效果

故障原因

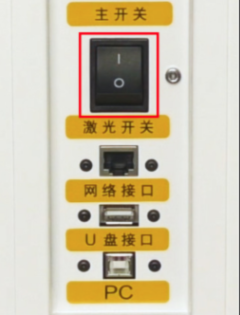

1.設備激光開關沒有開啟

解決方法：確認已經打開激光開關

• 開關”O“為關閉狀態
• 開關”-“為開啟狀態

2.激光功率設置過小

解決方法：激光功率設置過小導致激光管出光效果不明顯，請檢查激光功率是否設置錯誤，最小功率需保證在10%以上，過低的功率會導致光斑處能量過低

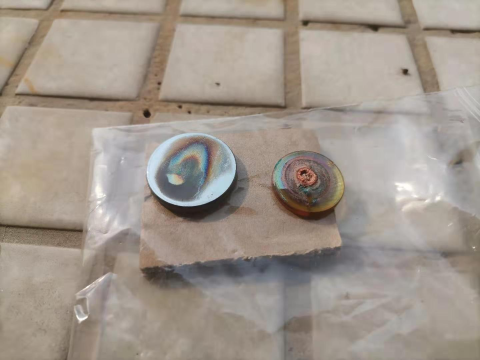

3.反射鏡或聚焦鏡完全損壞

未按時維護設備，導致反射鏡或聚焦鏡無法透光或反光

4.激光光路偏移

激光光路偏移，會導致激光打在激光頭內部或設備內部，無法出光

5.光耦隔離器故障

• 該故障僅限于安裝光耦隔離器的設備

光耦隔離器故障導致出光信號不能傳輸至激光電源

解決方法：若設備上有安裝光耦隔離器，可先將光耦隔離器取出，將信號線直接連接至激光電源上

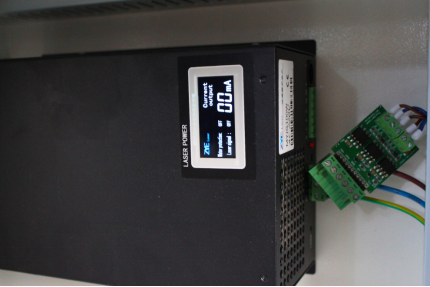

6.激光電源或激光管故障

解決方法：

特別注意：高壓危險

• 激光電源在工作情況下會產生高壓
• 即使在斷開機器電源的情況下，電源內部及高壓正極接頭、激光管高壓正極接頭等位置仍會殘留有高壓
• 操作以下步驟時請確保高壓正極接頭、激光管高壓正極接頭遠離人體及機器外殼

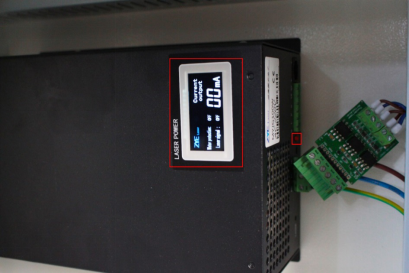

①檢查激光電源供電是否良好

請確認已打開激光開關，并檢查位于機器左側（或者后側）的激光電源面板上電源指示燈是否亮起

A:電源指示燈熄滅：

請檢查激光開關是否打開

請檢查激光電源接線是否松動，如松動請緊固

激光電源可能故障

B:電源指示燈亮起：

激光電源供電正常

②檢查激光電源是否正常工作

將綠色端子（光耦）拔出

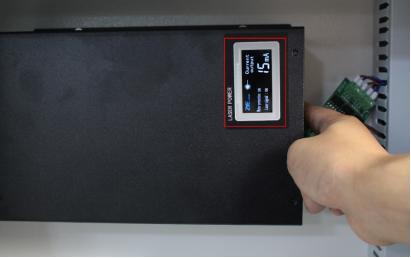

按下激光電源上的紅色測試按鈕，觀察在按下按鈕時顯示屏上的電流是否發生變化以及激光管是否出現激光

• 若您設備的激光電源帶有”LASER“字樣指示燈，在按下測試按鈕時指示燈應亮起指示輸出激光電源

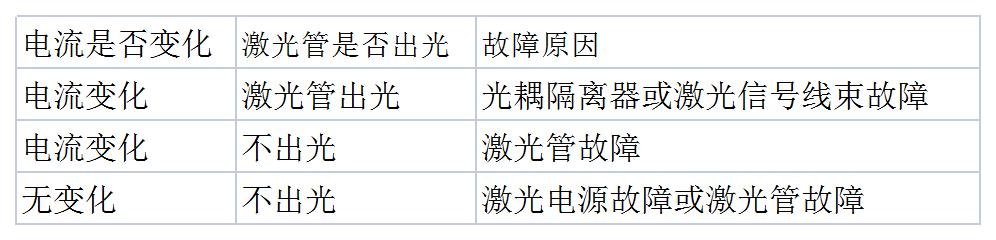

請按照下表排除故障原因

若電流不變化與且激光管不出光，則可能為激光電源故障或激光管故障，請仔細觀察激光管內部是否有破損、漏水、燒毀痕跡，并觀察激光電源測試按鈕被按下時電源內部或激光頭高壓接口是否有較尖銳電流聲發出

激光管內部有破損、漏水、燒毀痕跡：

激光管損壞，請更換激光管

激光電源及激光頭高壓接口在按下測試鍵時均無較尖銳電流聲發出：

激光電源損壞，請更換激光電源
