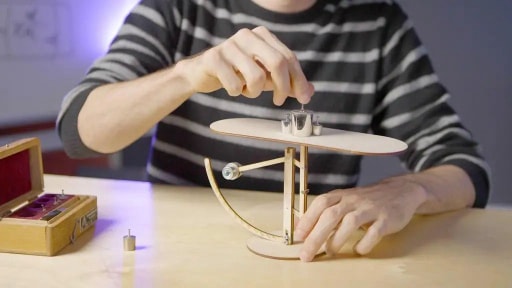

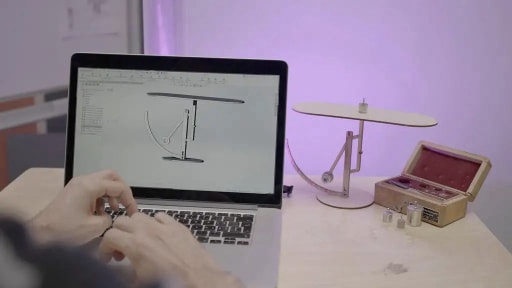

信件秤用于稱重信件以確定正確的郵資。現在使用電子秤，但我喜歡這些舊機械測量工具的風格。所以我決定制作一個，并為我們在莫斯科 Fablab的學生解釋設計過程。

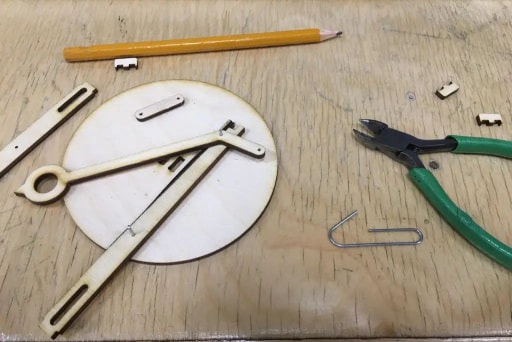

第 1 步：工具和材料

工具

• 激光切割機
• 鉗

材料

• 膠合板 3 毫米
• 鐵絲1mm（回形針）
• 白膠
• M10 x 18 螺栓、螺母和墊圈
• M3 x 12 螺釘和螺栓

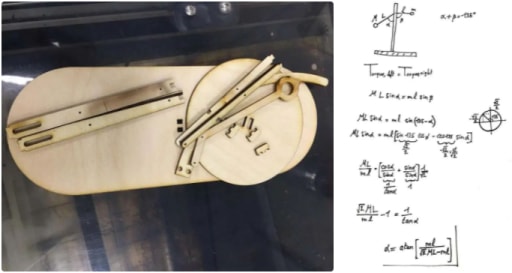

第 2 步：切割零件

下載零件并切割它們。

如果您想獲得準確的結果，您需要重新計算數字位置。因此，稱重秤盤（我的是 40 克）和配重（M10 螺釘和螺栓）（37 克），然后使用您自己的重量參數運行 Octave 腳本。最后將數字位置放置在正確的角度，然后再雕刻刻度。

八度腳本：

m=40:10:200; % 質量數組。從 40 到 200 每 10 克

l=20；% 長度（以毫米為單位）

M=38；%配重

L=80；

alpha=atand(m*l./(sqrt(2)*M*Lm.*l)); %計算角度

plot(m,alpha,’o’) %繪制圖形

網格開啟

xlabel（“質量”）

ylabel(“以度為單位的角度”)

注：文末附木材激光切割設計圖，為lcp格式文件。

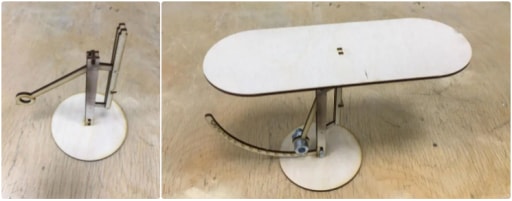

第 3 步：組裝

• 在鐵絲上切割四個 9 毫米長的軸

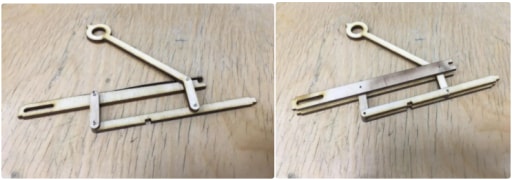

• 制作平行六面體并插入軸
• 將第二面放在上面（檢查是否可以自由移動）
• 將機構粘在底座和墊片上
• 用膠水粘住稱量盤，然后擰緊秤和配重。

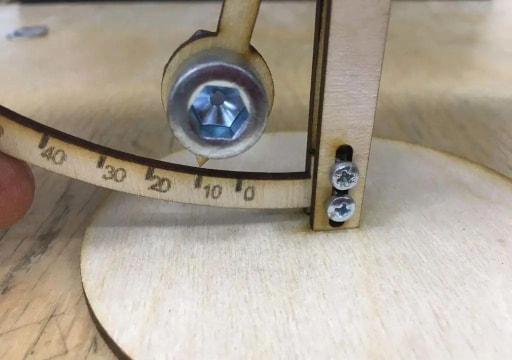

第 4 步：測試和校準

用已知重量的物體測試精度。您可以通過添加或移除墊圈進行小的調整。

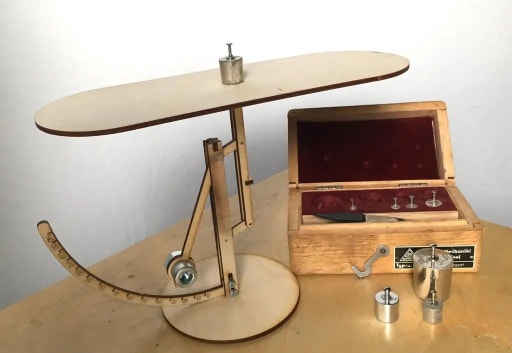

現在可以稱量你的信件 : )

下載設計圖
